HZ-C05吸油烟机空气性能试验装置
一.概述
HZ-C05系列吸油烟机空气性能试验装置是根据GB/T 17713-2011《吸油烟机GB/T14806-2003 《家用和类似用途的交流换气扇及其调速器》等标准研发制造的风量测量系统。该空气性能试验装置主要针对GB/T17713-2011《吸油烟机》标准附录C的“外排式吸油烟机空气性能试验装置”，该装置只能针对“外排式吸油烟机”做测试，不能用于“循环式吸油烟机”测试。
其基本测试原理是：在测试风洞中模拟试品的实际工作状态，变换出风口的孔板直径，然后测出风口的每次静压值，再由标准公式计算出此时对应的的流量系数及风量等参数。
该装置采用计算机自动测控方式，只需人工安装试品和更换孔板，测试一台试品全过程只需十分钟。可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。具有方便快捷、稳定可靠、重现性好等特点。满足相关产品的科研和生产过程中测试使用。
u 产品名称：吸油烟机空气性能试验装置
u 型号规格：HZ-C05
u 标准依据: GB/T 17713-2011、GB/T14806-2003等相关产品标准。
u 适用产品: 吸油烟机、管道式换气扇、送风机等。
u 性能及特点要求：
1) 由电脑及其周边设备实现自动测试、演算及数据输出，图形显示打印测试结果。人机对话操作简单，精度高，省时省力。
2) 测试项目：P-Q特性（流量与静压的关系）、Q-η特性（流量与效率的关系）、同步测定被测体的转速、电流、功率。
二.总体方案
本方案不包括试验室建筑结构部分,该部分由用户根据标准要求自行建造。
1.试验室一般要求
尺寸：3500（宽）×5000（长）×2800（高）mm以上。
墙壁：光滑平整，没有影响气流的开孔（空调开孔不应直吹）。
地面：应保持地面平整。
温湿度：风量测量时试验室空气温度为 20℃±5℃、湿度为 30%-80%。
大气压：海拔不超过1000米的普通大气环境。
2.测试系统

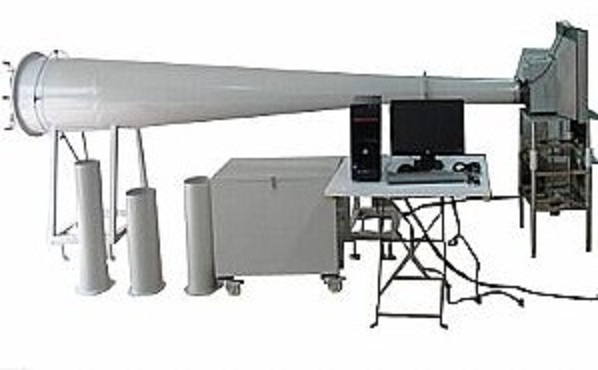

主要构成：风量测试风洞、出风口调节孔板、测控电气柜（包括变频电源、电参数测量仪、压力变送器、转速表等）、品牌电脑、打印机、试品升降台、试品安装法兰及测试风管。
系统功能：由计算机提示输入试品参数和测试相关数据后，便可实现全部自动测控功能：包括、风量测量；电压、电流、功率测量；转速测量、温湿度和大气压测量、测试过程提示、数据表格、相关曲线等。
3.配电要求：用户须提供独立的配电开关，单相二线加地线供电：
AC 220V，50Hz 容量：2KVA
油烟机空气性能试验装置
